COLD OPEN · 一片晶圓的工廠任務
從一顆手工電晶體，到一座量產晶片的工廠
七十多年前的單顆開關，如今被複製成數十億顆並塞進指甲大的晶片。它會在黃光、真空、電漿與高溫之間往返；先看尺度怎麼跳躍，再跟著晶圓跑一圈。
1,200+典型大型 fab 製程工具
數週從裸晶圓到完成晶片
30+ 層元件與金屬互連
LIVE · 晶圓目前所在站點
01 · Wafer 晶圓高純度單晶矽是所有元件共同的畫布，表面平坦度以奈米尺度管理。
兩章學習目標
預估 70–90 分鐘中文重點
這是「地圖章」：先看懂半導體為什麼存在、晶圓廠長什麼樣，之後每一章都會回到這張地圖上的某一站。
Ch1 ‧ §1.1
From Vacuum Tube to IC

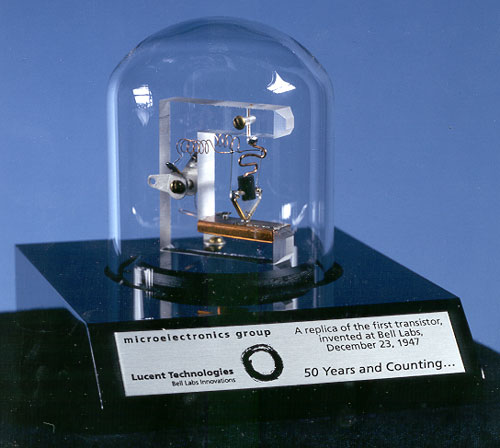

從真空管到積體電路1947 年 貝爾實驗室發明 電晶體； 1958–59 年 Kilby 與 Noyce 造出第一顆積體電路。點下方時間軸看故事。
中文重點
考點：發明電晶體的三位＝Bardeen・Brattain・Shockley(1947)；共享 IC 專利的兩位＝Kilby(TI,1958)與 Noyce(Fairchild,1959，平面式)。
開場先問：ENIAC 用了約 18,000 支真空管；現在一顆手機晶片上百億顆電晶體。三人故事可連到八叛徒出走、Fairchild、摩爾定律。
Ch1 ‧ §1.2 ‧ ★主互動
Moore's Law Explorer
摩爾定律探索器1965 年 Gordon Moore 觀察到：每顆晶片的電晶體數約每 18–24 個月翻倍。這不是物理定律，而是一條經濟預測——整個產業的節拍器。
中文重點
摩爾定律是「經濟定律」：每 18–24 個月電晶體數倍增、單位功能成本下降。近年放緩 → 3D、chiplet 接棒。
Ch1 ‧ §1.2
Feature Size ↓ × Wafer Size ↑
特徵尺寸縮小・晶圓變大摩爾定律的兩具引擎：特徵尺寸縮小(單顆更快更省更便宜)＋晶圓尺寸變大(每批更多晶粒)。兩者都是為了降低單位成本。
中文重點
兩具引擎是相乘的：特徵尺寸縮小→同一顆 10mm 晶粒塞進更多單元；晶圓變大→一片切出更多晶粒(300 mm 面積是 200 mm 的 2.25×，邊緣利用率也更好)。注意：數十年來晶粒尺寸大致沒變(~10mm 見方)，變的是「密度 × 數量」——單位功能成本因此持續下降。
Ch1 ‧ §1.2
Technology Nodes & Integration Levels

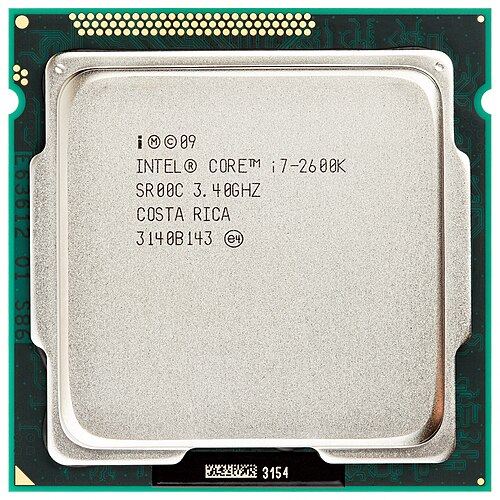

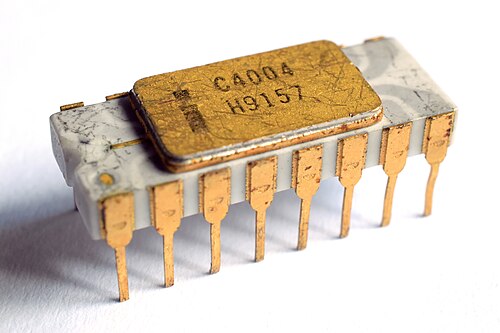

技術節點與積體化世代技術節點＝製造能力的世代代號。翻卡認識五十年來積體化的規模躍進。
Ch2 ‧ §2.2 ‧ ★最重要
Yield & Die-Cost Calculator
良率與晶粒成本計算機良率是晶圓廠第一 KPI： 單顆成本 ＝ 晶圓成本 ÷ (每片晶粒數 × 良率)。良率就除在分母。
中文重點
同一片晶圓、同樣成本，良率 90% 與 45% 的單顆成本差一倍——整座廠都在為良率服務。
帶學生實際算一次：先進 12 吋晶圓上萬美元，乘上良率差就是驚人金額。殺良率的兇手＝缺陷與汙染(下一節)。
Ch2 ‧ §2.3
Contamination & Cleanroom
汙染與無塵室一顆 ≥ 半個特徵尺寸的微粒就能殺死一顆晶粒。無塵室用過濾層流把微粒壓到極低。
中文重點
「人是最髒的機台」：一個人靜止時每分鐘也釋出十萬顆微粒——所有規範只為把人這個最大微粒源包起來。
Ch2 ‧ §2.4 ‧ ★全站導覽
Inside the Fab — Map
晶圓廠地圖(＝本課程目錄)點下方廠區，看它做什麼、用什麼機台、對應本課程第幾章。這張圖就是全課的地圖。
中文重點
這張地圖＝本課程目錄：每個區就是一章。黃光區為什麼是黃的?——光阻對藍紫光感光。
Ch2 ‧ §2.4
The Wafer's Journey
晶圓的旅程：一層一循環IC 製造＝同一套單元製程重複數十次的排列組合。走一遍「一層」的循環，再按快轉看整片晶圓要走幾百步。
中文重點
先進 IC 有 20–40+ 光罩層 → 數百道步驟、6–10 週製程週期。任何一步出錯都可能報廢整批。
Ch2 ‧ §2.5
Testing & Packaging
測試與封裝前段 fab 做「電路」，後段做「保護與連外」。晶圓完工後：CP 晶圓測試 → 切割 → 封裝 → FT 成品測試，才是可出貨的 IC。
兩章串聯
How the Two Chapters Connect
Ch1 與 Ch2 如何互相支撐摩爾定律(要更便宜) → 良率 × 晶圓尺寸(決定成本的公式) → 無塵室與循環製程(怎麼做到)。整學期就是把「循環」中的每一站放大細看。
隨堂測驗 ‧ QUIZ
Quiz — Ch1 + Ch2
兩章合併測驗(18 題)逐題作答即時看回饋與解說。(教師模式：已直接標出答案)
