STRUCTURE ≠ COMPOSITION · 亮暗對比不是元素名稱
先知道缺陷在哪一層，再問它是什麼、從哪裡來
FIB 暴露結構，EDS 回答局部元素，XPS／AES 聚焦表面化學，SIMS 追蹤深度。每個工具只完成證據鏈的一段，不能把一張譜圖直接寫成根因。
Where?FIB／SEM 結構座標
What?EDS／XPS 元素與化學態
How Deep?SIMS 深度分布

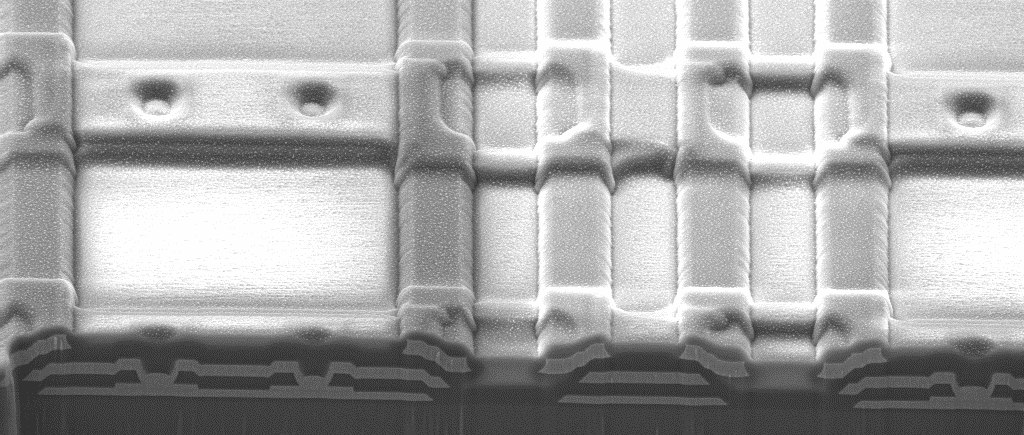

真實剖面：FIB 先暴露多層結構；材料身分仍需光譜與對照證據。Credit: NIST.
從可疑結構到材料結論
01 · Target — 鎖定真正的感興趣區把前頁的熱點、版圖座標與截面方向帶入材料分析；若 ROI 選錯，光譜再漂亮也回答不了案件。
本章學習目標
預估 80–100 分鐘
一句話：「這顆汙染物是什麼?」——用光譜點名元素、用探針審問單顆電晶體、用 FIB 動手改電路。前面幾章找到了座標與影像,這一章要回答「是什麼元素、什麼化合物、哪一顆電晶體壞了」。核心是「深度 vs 靈敏度 vs 資訊類型」的取捨——沒有一個成分分析技術全能。
中文重點本章三主題各司其職:成分分析答「是什麼」、奈米探針答「是哪一顆」、FIB 是貫穿全程的萬用工具。麵包屑高亮 Material Analysis——證據鏈的最後一塊化學拼圖。
A ‧ EDS ‧ ★本頁旗艦
EDS Simulator
能量色散 X 光光譜模擬器
EDS 是 SEM 的「順口一問這是什麼元素」:電子束激發樣品放出元素獨一無二的特徵 X 光。點分析位置看圖譜,點峰猜元素,再切元素分佈圖看汙染物集中在哪。
近乎非破壞塊材級 ~1µm 激發體積
中文重點EDS 快又方便(搭 SEM 同台同時),但看得深(µm 級梨形激發體積)正是弱點:輕元素(B/C/N)難測、微量汙染(<0.1–1 wt%)看不到。所以懷疑輕元素或微量→交給表面分析家族。
A ‧ Surface Family ‧ ★觀念主圖
The Surface-Analysis Family
表面分析家族地圖
EDS 看不到的「表面奈米層」與「微量汙染」,交給這三個。以深度(橫軸)× 偵測極限(縱軸)畫一張地圖——點每個技術看它的四問卡。
中文重點金句:表面薄→Auger/XPS;要鍵結態→XPS;要微量→SIMS;快篩→EDS。Auger(nm 表面+極小點徑,鑑定微小顆粒)、XPS(數 nm+化學鍵結態,分辨氧化物/氟化物)、SIMS(逐層濺射,ppm–ppb 微量+深度分佈,唯一破壞性)。
A ‧ SIMS Depth Profile
SIMS Depth Profiling
二次離子質譜深度剖析
SIMS 是微量汙染與摻雜分佈的終極武器——靈敏度最高(ppm–ppb),但代價是逐層濺射把樣品「刨」掉(唯一破壞性)。按播放看濃度-深度曲線長出來。
破壞性(濺射)深度剖析ppm–ppb
中文重點SIMS 一次離子束(Cs⁺/O₂⁺/Ga⁺)濺射→二次離子進質譜儀。TOF-SIMS=飛行時間質譜可測全質譜。深度剖析能揭露摻雜分佈或埋藏汙染層——本頁案例的氯就是靠它確認集中在最表層(表面殘留而非塊材含氯)。
A ‧ Compare & Choose
Which Composition Tool?
四技術比較 ＋ 選技術
選技術口訣:要快又順手→EDS;要奈米級小點→Auger;要鍵結態→XPS;要微量或深度分佈→SIMS。把 6 個情境拖到對的技術。
中文重點實務常是「先快篩、再深究」:EDS 先掃出可疑元素→懷疑輕元素/微量/鍵結態時,再交 Auger/XPS/SIMS 深入。沒有一個技術全面領先——依深度、靈敏度、所需資訊類型取捨。
B ‧ Nanoprobing
Nanoprobing
奈米探針
奈米探針＝把電性驗證的探棒,直接搬到單一電晶體的接點上量。把 Ch5 座標級的定位,升級成「就是這一顆」的實測電性證據。
需先去層/FIB 開通路SEM 腔體內落針
中文重點奈米探針是承先啟後的一步:前面需 FIB/去層開通路(探針尖 <100nm 要對準奈米接點,需 SEM 同步成像),後面把「確認為不良的那顆電晶體」交給 FIB 剖面/TEM。把電性懷疑釘死在單一元件上。
B ‧ FIB Circuit Edit ‧ ★互動亮點
FIB Circuit Edit
FIB 電路修補
FIB 用離子束直接「改」晶片內部接線,不必重新流片就能驗證設計修正——切線＋沉積,數小時搞定(重新流片動輒數週)。這條線接錯了,幫它 debug!
切割處破壞性dual-beam 即時成像
中文重點切線(cut):離子束銑穿金屬線斷開不要的連接;沉積(deposit):氣體注入(gas injection)通前驅氣體,離子束分解沉積 Pt-W 導體重繞新連接。用途:改版前驗證 metal fix、debug 原型——不用重投光罩就能試新接法。
B ‧ Fit the Flow
How They Fit the Flow
在流程中的位置
本章三主題如何收斂回整條 FA 流程:
成分分析
回答「化學上是什麼」
(EDS/Auger/XPS/SIMS,搭 Ch7 影像)
奈米探針
回答「是哪一顆元件」
(Ch5 縮小範圍後)
FIB
貫穿全程的萬用工具
(剖面 Ch6/TEM 試片 Ch7/電路修補)
中文重點三者合力串起證據鏈:座標(Ch5)→ 化學/電性身分(Ch8)→ 根本原因報告(Ch9)。成分分析回答「是什麼」、探針回答「是哪一顆」、FIB 是貫穿剖面/TEM/電路修補的萬用刀。
整合 ‧ 三頁追一案的結案
Case File #5 — CLOSED
偵探案件:針孔的身世(結案!)教學合成案例
Ch5 定位、Ch6/7 剖面看到閘氧針孔。最後一步:查出針孔的成因,把三頁追的這件漏電案結案。
中文重點三頁追一案在此結案:座標(p3 PEM)→剖面/針孔(p4 FIB+TEM)→成因(p5 EDS+SIMS 氯汙染)。完整根因鏈:Mode 漏電 → Mechanism Cl 腐蝕誘發閘氧針孔 → Root cause 助焊劑清洗不良。這就是一份完整 FA 報告的說服力層級。
隨堂測驗 ‧ QUIZ
Quiz — Ch8
本頁測驗(16 題，分節群計分)
逐題作答即時看回饋與解說。(教師模式:已直接標出答案)
