PREP IS PART OF THE EVIDENCE · 每一刀都可能揭露，也可能製造缺陷
顯微鏡只會忠實放大它收到的樣品，包括製備造成的假象
開封、去層、研磨與 FIB 都是不可逆操作。方向、終點、保護層與低損傷收尾決定你看到的是原始缺陷，還是 curtaining、redeposition 與機械拖曳。
Preservation先保存原貌與界面
Orientation剖面方向必須命中缺陷
Resolution工具尺度配合問題尺度

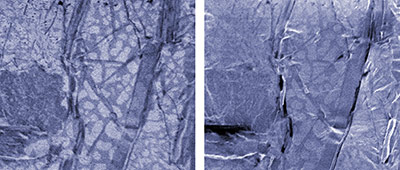

真實影像：同一材料由 FIB／SEM 提供不同形貌與對比資訊。Credit: Twedt/CNST, NIST.
從完整封裝到可信截面的五個決策
01 · Protect — 先保護目標區在切割或離子束加工前標記座標、拍攝原貌並評估保護層；否則脆弱表面與界面可能先被製備破壞。
兩章學習目標
預估 80–100 分鐘
一句話：把缺陷「露出來」而不毀掉它,然後用對的顯微鏡看清楚它。Ch6 用 Ch5 的座標精準開挖(開封→去層→剖面),Ch7 沿解析度階梯(光學→SEM→TEM)把缺陷看到奈米甚至原子尺度。本頁起破壞性技術登場——每個技術的 破壞 D 徽章是教學重點,多處設「毀證」警示(呼應黃金定律)。
中文重點樣品製備的核心矛盾:想看到缺陷就得動手,但一動手就可能毀了證據。每一步都在「揭露」與「保留原貌」之間取捨,而且——過蝕、磨過頭都是不可逆的(黃金定律在破壞性製備內部同樣成立)。
Ch6 ‧ Decapsulation
Decapsulation Simulator
開封模擬器
開封＝移除封膠露出晶粒與打線,是任何直接觀察前的第一步。三選一:酸蝕快但腐蝕性強、雷射精準但產熱、電漿溫和但慢。但選錯酸會毀掉打線——試試看。
封裝破壞性晶粒視方法而定正面為主
中文重點三法取捨:酸蝕快但危險(需抽氣櫃+防護)、雷射乾淨精準但局部產熱、電漿灰化最溫和但最慢。Cu 線會被發煙硝酸溶斷→需雷射預開+短時混酸。開封只是第一步,目的是讓晶粒露出來。
Ch6 ‧ Delayering ‧ ★
Delayering Simulator
去層模擬器
去層像「一層一層剝洋蔥」,露出下一層的完整俯視(top-down),直到目標層。每層選對工具(金屬→濕蝕/CMP、介電→RIE/CMP)才能均勻剝掉;選錯→過蝕/拖尾假象。目標:剝到 M1 看 EM void。
逐層不可逆正面・俯視
中文重點濕蝕刻靠化學選擇性(只吃特定材料)、RIE 方向性好可控輪廓、CMP 兼平坦化與移除(適合多層金屬)。俯視看「東西在哪個位置」,橫截面看「在哪一層、多深」——實務常兩者合併重建缺陷 3D 位置。
Ch6 ‧ Cross-Section Methods
Three Cross-Section Methods
橫截面三法對決
三法一句話:機械研磨拚速度、寬離子束拚乾淨、FIB 拚精準——沒有一種全拿(精度遞增、產出遞減)。
機械研磨拋光快、便宜、精度有限、易拖尾;批量篩選用
速度★★★精度★
寬離子束(BIB)Ar⁺ 銑削、表面乾淨少損傷、大面積;TEM 試片最後拋光
速度★精度★★
FIBGa⁺ 奈米級、精準命中 Ch5 座標、區域小
速度★(單點)精度★★★
中文重點橫截面最怕磨過頭——目標平面常只有幾微米厚,要邊磨邊量、少量多次逼近。劈裂/劃線是「窮人的橫截面」:沿矽晶格解理面幾分鐘得到粗略剖面,但打不中精準座標,只當快篩。
Ch6 ‧ Target-Specific FIB
FIB Precision Cut
FIB 精準剖面
有了 Ch5 的精準座標,製備不再是亂磨碰運氣,而是 FIB 直接打點——省時間也省樣品(一顆晶粒往往只有一次機會)。
中文重點先沉積 Pt/W 保護層是為了避免離子束在表面造成 簾幕效應;再開精準溝槽。座標愈準,FIB 挖的範圍愈小、成功率愈高——這就是 Ch5 精確定位的價值。
Ch6 ‧ Compare & Choose
Choose the Prep Method
製備法總對照 ＋ 選法
選擇邏輯:先問「需要多準」,再問「時間與樣品成本能不能負擔」。把 6 個情境拖到對的製備法。
中文重點沒有一種方法同時「快、準、溫和」。開封/去層是前置作業;橫截面三法(機械/寬離子束/FIB)是精度遞增、速度遞減的光譜;劈裂劃線最快但最粗。已有精準座標→FIB 直接命中且樣品損耗最小。
Ch7 ‧ Resolution Ladder ‧ ★
The Resolution Ladder
解析度階梯
想看得愈細,就要付出愈高的樣品製備代價與破壞性。光學(µm)→ SEM(nm)→ TEM(Å),差了好幾個數量級。拖尺度滑桿,看每個尺度該用哪台顯微鏡、能看到什麼。
中文重點先問缺陷多大,再選顯微鏡:打線→顆粒→閘氧→原子列。光學看微米級裂痕/變色;SEM 看奈米級顆粒與剖面;TEM 看原子層排列(閘氧只有幾奈米厚,只有 TEM 看得清)。這把階梯也對應 Ch6 樣品製備難度遞增。
Ch7 ‧ SEM ‧ ★本頁旗艦
SEM Simulator
掃描電子顯微鏡模擬器
電子束逐點光柵掃描,電子波長遠小於可見光→解析度大躍進、景深深、影像立體。三個要玩的:加速電壓改變作用體積、SE/BSE 兩種對比、充電效應。
SEM 本身輕微需真空絕緣體需鍍膜
中文重點SE 二次電子來自表層極淺→對表面起伏敏感,看形貌;BSE 背向散射產率隨原子序 Z→重元素(金屬)較亮,看成分/Z-contrast。口訣:SE 看長什麼樣、BSE 看是什麼材料。加速電壓↑→作用體積↑(更深、邊緣效應)。絕緣體會充電造成扭曲→鍍薄導電膜(Au/Pt/C)或低真空模式。
Ch7 ‧ TEM & Lift-Out
TEM & FIB Lift-Out
穿透式電鏡與微取樣
TEM 讓電子穿透極薄薄片(<100nm)→原子尺度解析度。最大瓶頸不是顯微鏡而是樣品:要用 FIB 挖出一片超薄薄片。走一遍 lift-out。
中文重點TEM 與 SEM 的根本差異:SEM 看表面反射/散射,TEM 讓電子穿透→樣品必須極薄(<100nm)。STEM 像 SEM 逐點掃描但訊號來自穿透,正好搭配 EDS 逐點分析→同一片薄片,形貌與成分一次到位。座標愈準,FIB 挖的範圍愈小、成功率愈高。
Ch7 ‧ AFM / SPM
AFM / SPM
原子力/掃描探針顯微鏡
完全不用電子束或光——用一根奈米級尖銳實體探針去感受表面。次奈米垂直解析度,還能在大氣/液體中操作。
中文重點探針裝在懸臂樑上隨表面偏折,雷射反射到偵測器→高度訊號。SCM(掃描電容)看載子型態與相對摻雜濃度;SSRM(掃描擴散電阻)量局部電阻→較定量的摻雜分佈。用在「物理形貌正常、但懷疑摻雜異常」時——連接「看得到形狀」與「電性其實有問題」的關鍵證據。
Ch7 ‧ Compare & Choose
Which Microscope?
顯微鏡總對照 ＋ 選鏡
四者是解析度階梯與破壞性的取捨:光學/AFM 不需真空、破壞性低;SEM 居中;TEM 解析度最高但製備代價最大。給你 5 個缺陷,選顯微鏡。
中文重點實務常是:光學先篩、SEM 複查剖面、懷疑奈米級細節才進 TEM、摻雜/特定形貌問題用 AFM/SPM。看形狀→光學/SEM;原子細節/閘氧厚度→TEM;摻雜分佈→SPM。「看得到形狀」不等於「看得到摻雜」。
整合 ‧ 你的第四件案子
Case File #4
偵探案件:座標上的物證(接 Case #3)教學合成案例
Ch5 已鎖定漏電座標。這一頁:把座標製備成剖面、用顯微鏡看到物證,並在結尾埋下成分分析的伏筆。
中文重點這件案子接續前頁:FIB 精準剖面(用 Ch5 座標)→ SEM 複查位置 → TEM 看到閘氧針孔。物理證據與定位結果完全吻合——這就是完整 FA 報告的說服力。但這個針孔是什麼元素造成的?下一頁(成分分析)揭曉。三頁追一案進入尾聲。
隨堂測驗 ‧ QUIZ
Quiz — Ch6 + Ch7
本頁測驗(18 題，分章計分)
逐題作答即時看回饋與解說。(教師模式:已直接標出答案)
