本頁導覽 ‧ OVERVIEW
CASE INTAKE · 第一眼先保留證據，不先猜答案
一張照片不是答案：你要建立一條能被驗證的證據鏈
先用 60 秒接下第一件案子，再從真實物證一路追到可矯正的根因。
Mode看見什麼失效現象
Mechanism哪個物理過程造成
Root Cause什麼條件讓它發生
CASE 00 · 偶發短路60 SEC INTAKE
樣品剛送到。你做的第一件事是？
先選一個動作。提示：第一步要讓後面的每一項證據都還能被驗證。
MODE相鄰端子出現低電流短路
MECHANISM導電錫鬚跨接端子

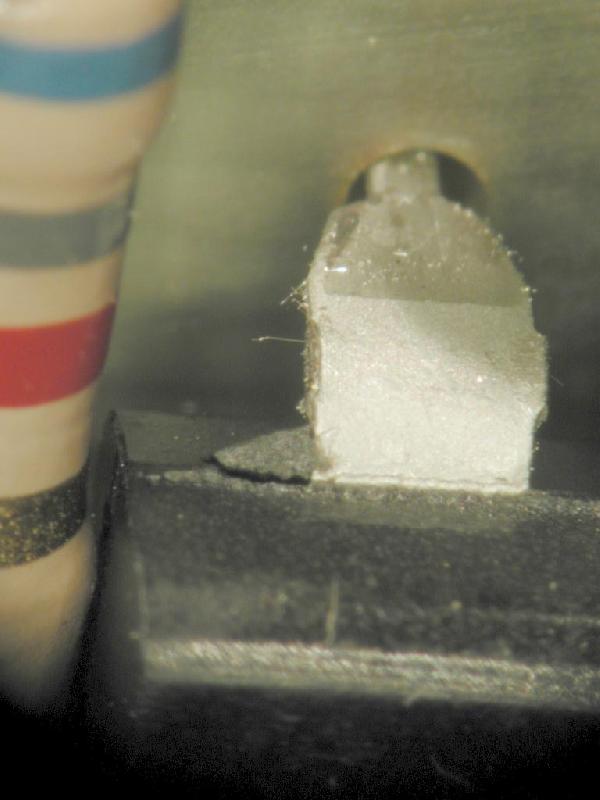

真實物證｜先看全貌，不急著替影像下結論。Credit: NASA GSFC NEPP.
一件 FA 案件如何收斂案件進度 1 / 5
01 · Verify — 先證明失效存在用可控制的條件重現客訴症狀，記錄電壓、溫度、時間與治具；若 mode 都沒被確認，後續影像很容易被過度解讀。
兩章學習目標
預估 70–90 分鐘
一句話：失效分析(FA)＝晶片界的法醫/偵探——找出元件「為什麼壞」。Ch1 建立三層思維(模式→機制→根本原因)與失效機制圖鑑;Ch2 把系統化的七步辦案流程走一遍,並記住全課最重要的一條紀律:非破壞優先。
中文重點本頁是整門課的地圖與紀律:先看懂 FA 在做什麼(觀念),再學會怎麼系統化地做(流程)。頁首的 FA 流程麵包屑(七站)之後每一頁都會回來——它會告訴你「現在走到辦案的哪一步」。每頁末都有一個 📁 偵探案件,讓你動手辦一遍。
Ch1 ‧ What Is FA / Why It Matters
FA: the Chip Detective
晶片法醫 ＋ 十倍法則
FA 不是「拍到燒毀的照片」,而是像偵探一樣從整顆元件收斂到一個幾奈米的缺陷,回答三問:什麼壞了 / 怎麼壞的 / 為什麼壞,並提出防止再發的對策。它為什麼重要?看「十倍法則」。
中文重點十倍法則(rule of ten):缺陷愈晚被抓到,修復成本呈約 10× 跳升——設計階段 $1、到了現場召回可能 $10,000。這就是為什麼產業願意投資「愈早、愈準」的線上失效分析能力。FA 的價值貫穿良率改善、可靠度驗證、客訴分析與仿冒篩檢。
Ch1 ‧ Mode / Mechanism / Root Cause ‧ ★觀念核心
Mode → Mechanism → Root Cause
三層思維
FA 的靈魂是「往下挖兩層」:看到的症狀(mode)只是表面,要查出物理機制(mechanism),再追到根本原因(root cause)——修好 root cause 才能防止再發。點金字塔看定義。
中文重點範例鏈:「開不了機」(mode)→ 金屬線電遷移斷路(mechanism)→ 佈局電流密度設計過高(root cause)。三者不可混為一談:只描述 mode 或 mechanism 都不算完成 FA。後面每個案例都會回到這三層。
Ch1 ‧ Bathtub Curve
The Bathtub Curve
浴缸曲線
失效率隨時間分三段:早夭期(潛在缺陷,靠 burn-in 篩掉)、使用壽命期(低而隨機)、磨耗期(電遷移/TDDB/疲勞,率上升)。拖 burn-in 滑桿看早夭峰被「切掉」。
Weibull β 值:一個數字判斷你在哪一段
Weibull 形狀參數 β 直接對應浴缸三段:β<1 早夭(缺陷主導,故障率遞減)、β≈1 隨機(使用壽命期,率恆定)、β>1 磨耗(遞增)。FA 拿到一批失效資料,先擬合 β 就能判斷是製程缺陷、隨機事件、還是壽命到頭。(對照 Desk Ref 7e S9 p.670 Fig.7 Weibull PDF)
中文重點浴缸曲線把「什麼時候壞、為什麼壞」分成三段,決定了 FA 要找哪一類機制:早夭找製程缺陷、磨耗找壽命物理(EM/TDDB)。burn-in 用老化應力提前逼出早夭品,砍掉早夭段——代價是時間與良率損耗。
Ch1 ‧ Common Mechanisms ‧ Package Anatomy
Failure Mechanisms & Package Map
失效機制圖鑑 ＋ 封裝解剖
先認識晶粒級與封裝級的常見失效機制(翻卡),再到封裝剖面上點出它們各自「住」在哪裡——這張封裝解剖圖是全課的共同語言。
中文重點晶粒級四大常客:電遷移、EOS、ESD、TDDB;封裝級多與濕氣、熱應力、機械應力有關(腐蝕、分層、裂痕、疲勞)——這也決定了 Ch3 為何先用 X-ray / C-SAM 從外面看進去。把封裝解剖詞彙記熟,後面講缺陷位置省很多力氣。
Ch1 ‧ EOS vs. ESD
EOS vs. ESD
兩種電性損傷的初見面
全課會反覆比較的一對:EOS vs ESD。口訣:EOS＝大面積燒、ESD＝小點打穿。
HBM / MM / CDM:三種 ESD 測試模型
HBM(人體模型,~2kV/1.5kΩ)、MM(機器模型,金屬對金屬更快)、CDM(充電元件模型,元件自身放電、最快、傷輸入緩衝)。三者放電波形不同→損傷位置不同。底層都是 Wunsch-Bell 熱失效模型(功率-時間關係)。(Desk Ref 7e S9 p.652–658)
中文重點判讀關鍵是損傷尺度:EOS 能量大時間長→熔金屬、坑洞、大面積,常在電源/訊號路徑;ESD 能量小時間極短→針孔、細絲、單一接面,常在靠近 I/O 的接腳。Ch4 會再從「電性特徵(curve trace)」的角度深化這組對比。
Ch1 ‧ Reliability Basics
Reliability & Quality Basics
可靠度速覽
可靠度用加速應力在短時間逼出長期失效;FA 負責解釋「到底壞在哪、為什麼」。認識幾個名詞即可,不推公式。
FIT
每 10⁹ 元件-小時的失效數(可靠度的貨幣)AF
加速因子:溫度/電壓/濕度加速失效(Arrhenius)
中文重點qual 測試用應力把「磨耗期」提前逼出來:HTOL(高溫工作壽命)、Temp-Cycle(溫度循環)、HAST/autoclave(高溫高濕)。它們證明產品能撐過壽命,而 FA 負責在測試件失效時解釋根因——可靠度與 FA 是一體兩面。
Ch2 ‧ Master FA Flow ‧ ★本頁旗艦(全課主圖)
The 7-Step FA Flow
七步辦案流程
把 Ch1 的觀念串成一條能在實驗室真正走一遍的流程。它像一個漏斗:範圍愈收愈小,愈晚才動手改變樣品。走一遍,注意每步「本課哪一頁詳講」。
中文重點七步:①失效驗證 ②資訊收集 ③非破壞檢測 ④故障定位 ⑤樣品製備 ⑥物理化學分析 ⑦根因與矯正。這是大致線性、但可以回頭的流程——某步找不到線索,經常要退回前一步,而不是硬做破壞性動作。之後每一章的麵包屑都會回來指向這張圖的某一步。
Ch2 ‧ Golden Rule ‧ ★系列招牌
Destroy-the-Evidence Simulator
毀證模擬器
同一件「內部分層」失效品,兩條路徑走給你看——親身體會為什麼破壞性分析一旦執行就不可逆,順序決定成敗。
中文重點黃金定律:非破壞優先於破壞分析。先剖面可能「什麼都沒切到」,而且分層界面、汙染、打線形貌全都被永久改變;先做 X-ray/C-SAM 定位,最後一刀才能精準命中缺陷、證據完整保留。這條紀律會在 Ch3/5/6 反覆被引用,也是本系列偵探遊戲的核心規則。
Ch2 ‧ Choosing the Right Technique
Choose the Next Move
選對下一步
FA 的功力就在「每一步選對下一個技術」。先問現象＋可能層級,再選第一個非破壞或定位技術——絕不要一開始就上剖面。選一個失效現象試試。
中文重點這張決策邏輯把七步濃縮成查表工具:開不了機/高漏電多是晶粒級→PEM/熱影像;外觀損傷從光學+X-ray 下手;潮氣裂痕→C-SAM;疑似汙染→EDS/表面分析。但它只是「第一步」的建議,實際仍要依每一步結果動態調整,找不到線索就退回上一步。
Ch2 ‧ Documentation & Lab Practice
Documentation & the Lab
文件、保管與實驗室
文件與樣品保管看似瑣碎,卻是專業與業餘失效分析師的分水嶺:沒有拍照與紀錄的發現,等於沒有發生過。翻卡看四項實務,再看三個最常見的錯誤。
中文重點這些錯誤共同的病根都是「跳步」——七步流程被建立出來,就是為了防止跳步。拍照存證(每個破壞性步驟前後)、樣品保管鏈(誰、何時、做了什麼)、汙染控制(防靜電、手套、乾燥櫃——處理不當會製造出第二個失效!)、安全(酸/雷射/X-ray)。文件是證據,不是形式。
Ch2 ‧ 進階
Beyond the Package
晶圓級與板級 FA(進階)
同一套流程紀律,也用在封裝以外的兩個場景。
晶圓級 FA(Wafer-Level FA):良率學習
在晶圓還沒切割封裝前就分析:用 sort map(整片良/劣分佈)與 failure sub-bin map 找出失效的空間 pattern(如晶圓邊緣死區、環狀分佈)→回饋製程。這是良率學習(yield learning)的核心,直接連到晶片廠的產能與成本。(Desk Ref 7e S1 p.2–7)
板級非破壞 FA(Board-Level NDE)
MCI 磁流影像:量測電流產生的磁場→在不拆板下描繪電流路徑、定位短路網路。EOTPR(電光取樣時域反射):用時間差隔離開路位置。板級失效常先用這些非破壞法鎖定「哪一顆元件/哪一條線」,再往下做元件級 FA。(Desk Ref 7e S1 p.26–29)
中文重點FA 不只做單顆封裝件:往上游是晶圓級良率學習(用失效地圖找製程問題)、往下游是板級/系統級定位(先找出是哪顆料)。不變的是同一條紀律——非破壞優先、先定位再開挖。
整合 ‧ 你的第一件案子
Case File #1
偵探案件:不開機的遙控器晶片教學合成案例
把這一頁學到的三層思維＋七步流程＋黃金定律用出來。跟著線索一步步選,選對才前進——這是你的第一件 FA 案。
中文重點恭喜辦完第一案!注意你走過的路:驗證(不先毀證)→ 非破壞定位 → 判讀機制 → 追根因——正是七步流程。之後每一頁都有一件案子,難度愈來愈高,最後一頁(Ch9)是完整的「FA 偵探遊戲」壓軸。
隨堂測驗 ‧ QUIZ
Quiz — Ch1 + Ch2
本頁測驗(16 題，分章計分)
逐題作答即時看回饋與解說。(教師模式:已直接標出答案)
